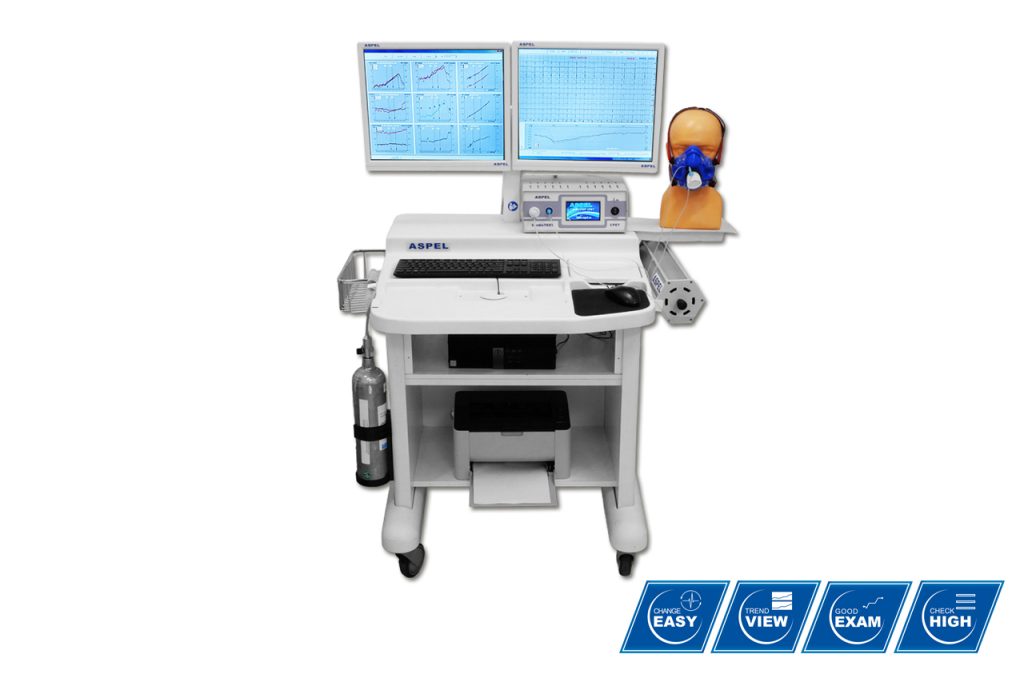

ASPEL ESM CPET 102

Nazwa: ASPEL ESM CPET

Nazwa rejestrowa wyrobu: Ergospirometr CardioTEST CPET v.102

Wersja: 102

Kod: 07-103-0043

Waga: 80 kg

Masa z wyposażeniem: 75 kg

Dopuszczalna masa całkowita: 80 kg

Wymiary: 1355 × 780 × 750 mm

Wymiary modułu pomiarowego CPET 01: 128 × 297 × 218 mm

Waga modułu pomiarowego CPET 01: 2,0 kg

Rodzaj kanałów modułu pomiarowego CPET 01: pomiar przepływu; pomiar stężenia gazów

Interfejsy modułu pomiarowego CPET 01: 4 × USB host; USB device; 2 × RS-232

Tryb pracy: CardioTEST CPET — praca ciągła

Zasada pomiaru przepływu: pomiar ciśnienia w głowicy pneumotachometrycznej

Zakres pomiaru przepływu: ±18 l/s

Zakres pomiaru objętości: 0,5–8 l

Rezystancja głowicy pomiarowej: < 1,5 cm H₂O/l/s dla przepływów z zakresu 0–18 l/s

Metoda pomiaru czasu zero: wsteczna ekstrapolacja krzywej objętość–czas

Pomiar CO₂: zakres pomiarowy 0–80 mmHg CO₂

Pomiar CO₂: zasada działania — NDIR

Pomiar O₂: zakres pomiarowy 0–100%

Pomiar O₂: zasada działania — paramagnetyczna

Automatyczna korekcja BTPS: tak

Kalibracja: przepływu oraz zawartości O₂ i CO₂

Moduł pulsoksymetryczny SpO₂: port USB

Moduł pulsoksymetryczny SpO₂: tryb pracy ciągły

Moduł pulsoksymetryczny SpO₂: uśrednianie wartości SpO₂ — 4 pulsy, opóźnienie 2 pulsy

Moduł pulsoksymetryczny SpO₂: zakres pomiarowy 0–100%

Kompatybilne czujniki pulsoksymetryczne: palcowy, przegubowy, zaciskowy czujnik dla dorosłych o wadze powyżej 30 kg — wyposażenie standardowe

Kompatybilne czujniki pulsoksymetryczne: pediatryczny, zaciskowy, oksymetryczny czujnik palcowy dla pacjentów o wadze 8–30 kg — opcjonalnie

Współpraca: badanie ergospirometryczne z wykorzystaniem cykloergometru lub bieżni ASPEL

Rejestracja sygnału EKG: 12 odprowadzeń, z ciągłym pomiarem i obrazowaniem na wykresach parametrów oddechowych

Rejestracja spoczynkowych zapisów EKG: tak

Sterowanie obciążeniem: według standardowych protokołów przeznaczonych do badań wysiłkowych

Protokoły: Bruce, Bruce zmodyfikowany, Balke, Cornell, Naughton, Ellestad, 25 Watt, 50 Watt

Definiowanie własnych protokołów: tak

Definiowanie własnych protokołów badań: tak

Fazy badania: faza obciążenia wysiłkiem; faza regeneracji

Fazy badania: obserwacja — stabilizacja parametrów; pomiar i rejestracja parametrów spoczynkowych

Prezentacja wyliczonych parametrów EKG: na ekranie monitora w oprogramowaniu CardioTEST

Prezentacja parametrów: rytm pracy serca HR, poziom i nachylenie ST dla każdego odprowadzenia

Prezentacja parametrów: wartość MET i liczba pobudzeń VE/minutę

Prezentacja parametrów: wykryte arytmie pracy serca — para, salwa, IVR, bigeminia, trigeminia

Prezentacja zapisu EKG: kilka różnych trybów — 3, 6 lub 12 odprowadzeń

Prezentacja wyników analizy EKG: w postaci trendów, histogramów i wykresów trójwymiarowych

Obrazowanie trendów: VO₂, VCO₂, WR, HR, VE, VE/VCO₂, VE/VO₂, O₂ pulse

Manualna analiza i interpretacja: tak, w zestawieniu 9 trendów według wykresów Wassermana

Określenie progów wentylacyjnych: tak

Monitoring wyliczonych parametrów: arytmie komorowe; VO₂ — wielkość pochłaniania tlenu w L/min i ml/min/kg

Monitoring wyliczonych parametrów: BF — liczba oddechów w 1/min; VCO₂ — ilość wydychanego dwutlenku węgla w L/min

Monitoring wyliczonych parametrów: częstość rytmu; poziom i nachylenie odcinka ST w 12 odprowadzeniach

Monitoring wyliczonych parametrów: HR — tętno w bpm; SpO₂ — nasycenie tlenem hemoglobiny we krwi tętniczej

Monitoring wyliczonych parametrów: Incl — nachylenie bieżni w %; eMET — estymowana wartość ekwiwalentu metabolicznego

Monitoring wyliczonych parametrów: MET — metaboliczny ekwiwalent obciążenia; VE — wentylacja minutowa wydechowa w L/min, BTPS

Monitoring wyliczonych parametrów: PETO₂ — ciśnienie parcjalne O₂ w powietrzu późnowydechowym w mmHg

Monitoring wyliczonych parametrów: PETCO₂ — ciśnienie parcjalne CO₂ w mmHg

Monitoring wyliczonych parametrów: RER — współczynnik wymiany oddechowej w powietrzu wydechowym

Monitoring wyliczonych parametrów: O₂ pulse — tętno tlenowe w ml/ud

Monitoring wyliczonych parametrów: VE/VCO₂

Monitoring wyliczonych parametrów: VE/VO₂ — równoważnik wentylacyjny dwutlenku węgla

Monitoring wyliczonych parametrów: RPE — skala odczuwanego wysiłku według Borga

Monitoring wyliczonych parametrów: WR — wartość zadanego obciążenia dla cykloergometru w watach

Monitoring wyliczonych parametrów: V — prędkość pasa w bieżni w km/h

Sygnalizacja przekroczenia parametrów: tak, częstość rytmu, poziom ST

Sygnalizacja: tak, wykrycia arytmii komorowych

Opcje zmiany parametrów: tak, szybka i łatwa zmiana prezentacji zapisu EKG — przesuw, wzmocnienie

Filtry cyfrowe: tak, kilka rodzajów, umożliwiają eliminację zakłóceń przebiegu EKG

Konfiguracja oprogramowania: tak, w zależności od wymagań użytkownika

Porównanie zmian: tak, w kształcie krzywej

Drukarka: tak, format A4

Tryb wydruku: sygnał EKG; raporty z badań wysiłkowych i ergospirometrycznych — 3, 6, 12 odprowadzeń

Magazyn pacjentów: tak, z danymi personalnymi i badaniami

Archiwizacja badań: tak

Przeglądanie badań z archiwum: tak

Standardowe wyposażenie: butla z gazami wzorcowymi — 5% CO₂, 16% O₂, 74,1% N₂

Standardowe wyposażenie: czujnik pulsoksymetryczny dla dorosłych

Standardowe wyposażenie: filtr powietrza — 2 sztuki

Standardowe wyposażenie: głowica pneumotachometryczna GPK17 — 80 sztuk

Standardowe wyposażenie: instrukcja użytkowania

Standardowe wyposażenie: komora wyrównawcza gazów kalibracyjnych

Standardowe wyposażenie: maska Hans Rudolph — medium

Standardowe wyposażenie: maska Hans Rudolph — small

Standardowe wyposażenie: moduł pulsoksymetryczny SpO₂ USB

Standardowe wyposażenie: pasek maski Hans Rudolph V2 Headgear — medium

Standardowe wyposażenie: przewód powietrzny PP17 v.1xx — 2 sztuki

Standardowe wyposażenie: przewód powietrzny PP17 v.2xx — 10 sztuk

Standardowe wyposażenie: regulator o stałym przepływie

Standardowe wyposażenie: spirometryczna strzykawka kalibracyjna
